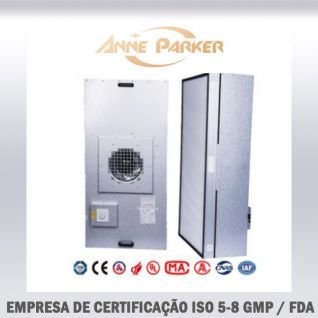

Unidade Fan Coil PIFF FFU com filtro HEPA

Descrição do Produto:

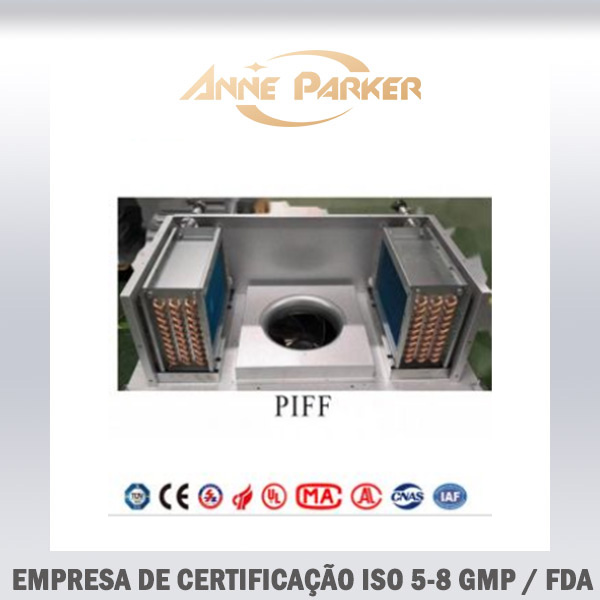

A unidade fan coil com filtro HEPA consiste em uma carcaça externa com conexão de ar de reposição e conexão de ar de exaustão, juntamente com os componentes internos: célula de filtro HEPA com unidade de motor de ventilador em uma carcaça interna comum e uma serpentina de resfriamento. Opcionalmente, um prefiltro pode ser instalado.

PIFF é um FFU com serpentina seca, que reduz a temperatura do ar transportado para a sala limpa através da serpentina seca. Na indústria de energia fotovoltaica, há equipamentos de processo como fornos na sala limpa que geram muito calor. O calor depende principalmente do processo. A água de resfriamento e o calor do processo são removidos pelo ar de exaustão; ao mesmo tempo, o equipamento também produz gases residuais ácidos, alcalinos e orgânicos que precisam ser descarregados.

O grande volume de ar de exaustão na sala limpa significa que uma grande quantidade de ar fresco, tratado em temperatura e umidade, precisa ser suplementada para manter a pressão positiva na sala. Quando o nível de limpeza da sala limpa na indústria de energia fotovoltaica exige estar acima do ISO5, pode-se usar uma unidade de ar fresco (MAU) + sistema de ar condicionado limpo com unidade fan filter (PIFF) com serpentina seca.

Dimensão da Caixa
1175×1175×770 mm

Modelo do Motor
R3G400-AC30-61

Tamanho do filtro HEPA
1170×1170×70 mm

Eficiência de Filtração
99,5% (@0,3 μm) — outras eficiências disponíveis

Resistência inicial do filtro
≤100 Pa (0,45 m/s)

Potência máxima de entrada
<280 W (condições operacionais padrão)

A entrada de ar fresco e a coleta do ar de exaustão ou retorno são realizadas por uma grade de ar especialmente projetada, localizada no topo da estrutura de instalação do teto do PIFF.

As conexões de energia e rede, assim como as conexões de água de resfriamento (entrada/retorno), estão localizadas na lateral da unidade.

A válvula de controle da serpentina de resfriamento deve ser fornecida para uma única ou grupo de unidades fan coil com filtro HEPA (por terceiros).

O ventilador suga o ar do ambiente através da entrada de retorno na grade de saída e canaliza o ar por um prefiltro opcional até a serpentina de resfriamento. O ar resfriado passa pelo filtro HEPA e é soprado com alta turbulência na sala limpa pela grade de saída de ar.

Este design evita o fluxo curto entre o ar de suprimento e o ar de retorno. Os elementos de distribuição da grade de saída são especialmente projetados para garantir uma distribuição homogênea do ar em todas as direções.
