Descrizione del Prodotto

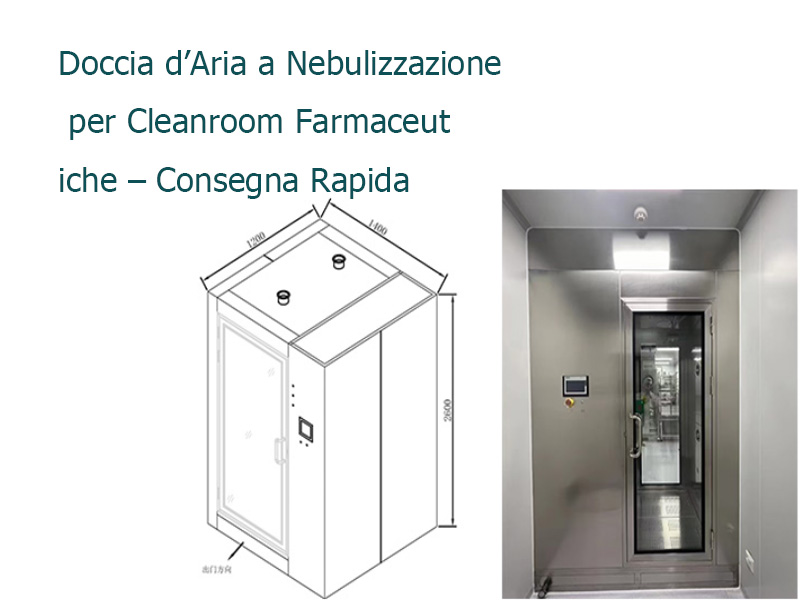

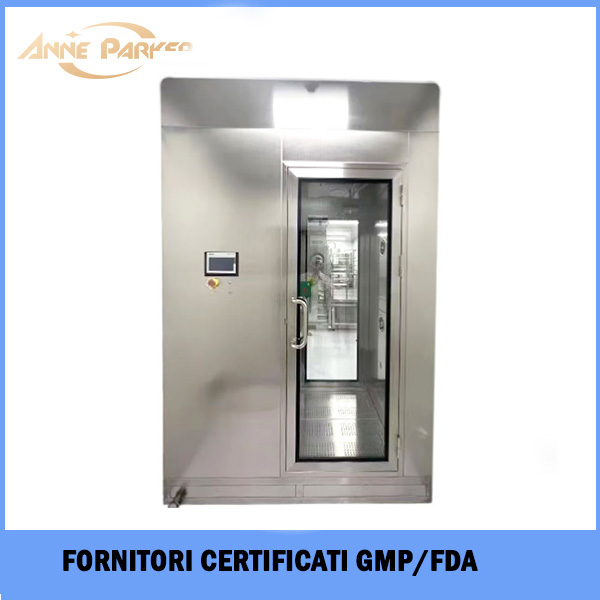

Nome del prodotto: Doccia a nebbia per industria farmaceutica – Stanza doccia a spruzzo

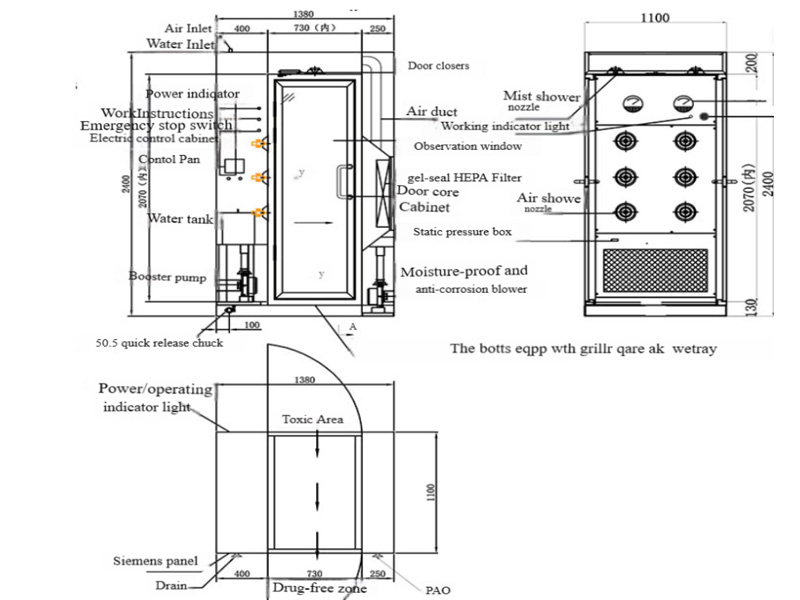

Specifiche:
W1380 × D1100 × H2400mm (esterno)
W730 × D960 × H2070mm (interno)

Cleanroom-con-Docciad'-AriaIntegrata

Le funzioni di spruzzatura del liquido e di spruzzatura dell'aria possono essere realizzate automaticamente e manualmente tramite PLC.

Lo schermo touch a pulsante può essere posizionato contemporaneamente
per controllare la spruzzatura del liquido e dell'aria contemporaneamente, oppure solo la spruzzatura dell'aria senza la spruzzatura del liquido.

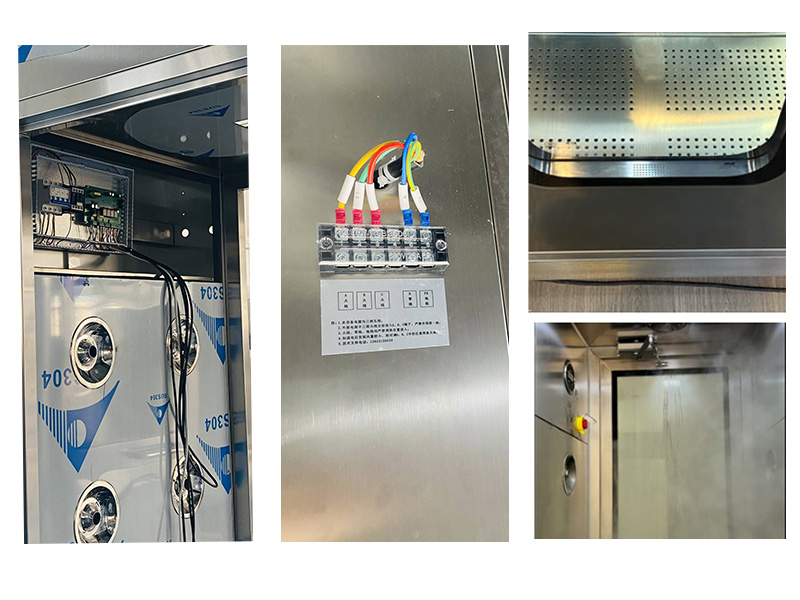

Configurazione e parametri tecnici:

1. Materiale della scatola e della parete interna:

a. La scatola e il telaio inferiore esterno sono realizzati in lamiera di acciaio inossidabile 304 sabbiata, con superficie sabbiata naturale;

b. La parete interna è realizzata in lamiera di acciaio inossidabile 304 sabbiata, con superficie sabbiata naturale;

c. La piastra inferiore interna è realizzata in lamiera di acciaio inossidabile 304 sabbiata, con superficie sabbiata naturale;

2. Doppia porta con interblocco elettronico (la serratura elettrica, il magnete della porta e il relè costituiscono il sistema di interblocco);

3. Materiale della porta:

a. Il telaio della porta è realizzato in lamiera di acciaio inossidabile 304 sabbiata;

c. La finestra centrale della porta è realizzata in vetro temperato cavo;

4. Dotato di pannello di controllo Siemens da 7 pollici + sistema di controllo PLC (il pannello di controllo è installato solo nella direzione di uscita);

5. Dotato di 2 set di manometri di pressione differenziale Dryer per rilevare rispettivamente le pressioni differenziali ad alta efficienza e primarie;

6. Dotato di un serbatoio dell'acqua e di una pompa di pressione;

7. Direzione di apertura della porta: direzione B;

8. Alimentazione: 3P/AC380V/50Hz/3.0KW;

9. Dotato di un set di porte di rilevamento e iniezione PAO per il rilevamento del filtro HEPA a gel sigillante;

Cleanroom-con-Docciad'-AriaIntegrata

Parametri dell’Attrezzatura per Doccia a Nebbia in Farmaceutica:

1. Potenza dell’attrezzatura: 380V 50Hz 3,0 KW

2. Tubo di ingresso acqua: filettatura esterna G1/2 – alimentazione acqua (acqua purificata)

3. Tubo aria: connettore rapido ¢8 – aria compressa: 6 KG

4. Scarico: morsetto ¢50,5

5. Fornitura di acqua, elettricità e gas tutte poste nella parte superiore dell’attrezzatura

Funzioni del prodotto:

1. Utilizzato per pulire la polvere / spruzzare disinfezione sul personale;

2. Interruttore di arresto d’emergenza installato nell’area di spruzzo, senza pannello di controllo;

3. Il dispositivo chiudiporta garantisce che la porta non possa aprirsi automaticamente quando non in funzione;

4. La base dell’attrezzatura è realizzata con griglia in acciaio inox o telaio quadrato, dotata di piastra guida acqua inferiore;

5. Il vetro della porta consente di controllare in qualsiasi momento la situazione nell’area di lavoro, comodo da usare;

Principio di funzionamento:

L’operatore entra nella stanza della doccia a nebbia: apre prima la porta anteriore, entra nella stanza, quindi chiude la porta. Quando il sensore fotoelettrico viene attivato, la luce si accende e inizia la fase di spruzzo. La sezione spruzzo funziona. Dopo un periodo di funzionamento (0-30 minuti regolabile), lo spruzzo si ferma;

Inizia la fase di doccia d’aria, la sezione soffiaggio inizia a funzionare, dopo un periodo di funzionamento (0-30 minuti regolabile), la ventola si ferma, e la porta posteriore può essere aperta per uscire; il soffiaggio soffia solo aria, senza funzione di riscaldamento. Funzionamento unidirezionale:

2. Fase di spruzzo, controllo a induzione, tempo di lavoro regolabile;

Fase di soffiaggio, dopo la fine della doccia a nebbia, inizia il soffiaggio, e il tempo di spruzzo è regolabile;
