Módulo FFU PIFF con bobina de ventilador y filtro HEPA FFU para sala limpia
Atributos del Producto:

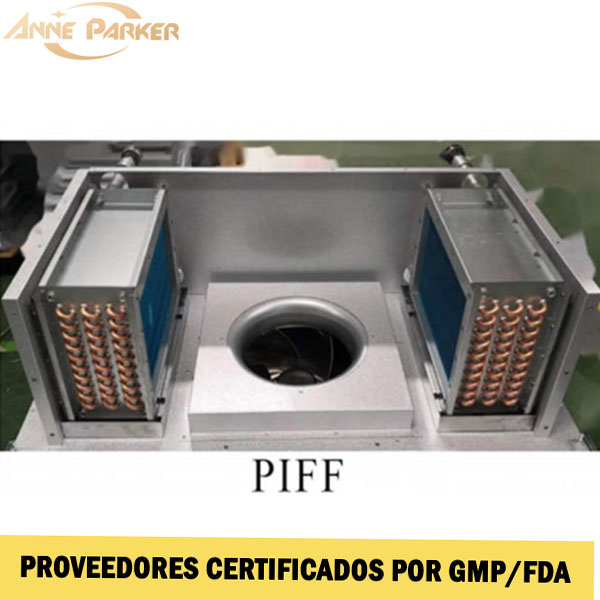

La unidad de ventiloconvector con filtro HEPA consiste en una carcasa exterior con conexión de aire de aporte y conexión de aire de extracción junto con los componentes internos: celda de filtro HEPA con unidad de motor del ventilador en una carcasa interna común y una batería de enfriamiento. Como opción, se puede instalar un prefiltro.
Descripción del Producto
La unidad de ventiloconvector con filtro HEPA consiste en una carcasa exterior con conexión de aire de aporte y conexión de aire de extracción, junto con los componentes internos: celda de filtro HEPA con unidad de motor del ventilador en una carcasa interna común y una batería de enfriamiento. Como opción, se puede instalar un prefiltro.
PIFF es una FFU con una batería seca, que baja la temperatura del aire transportado hacia la sala limpia a través de la batería seca. En la industria de nueva energía fotovoltaica, habrá equipos de proceso como hornos en la sala limpia, que generarán mucho calor. El calor depende principalmente del proceso. El agua de enfriamiento y el calor del proceso se eliminan por el aire de extracción; al mismo tiempo, los equipos de proceso también producen gases residuales ácidos, alcalinos y orgánicos, que necesitan ser descargados. Todo tipo de aire de extracción de gran volumen en la sala limpia significa que una gran cantidad de aire fresco, que ha sido tratado con calor y humedad, necesita ser suplementado para mantener la presión positiva en la sala. Cuando se requiere que el nivel de limpieza de la sala limpia en la industria de nueva energía fotovoltaica esté por encima de ISO5, se puede utilizar una unidad de aire fresco (MAU) + un sistema de aire acondicionado limpio con una unidad de filtro con ventilador (PIFF) con batería seca.
| Parámetro | Especificación |
|---|---|

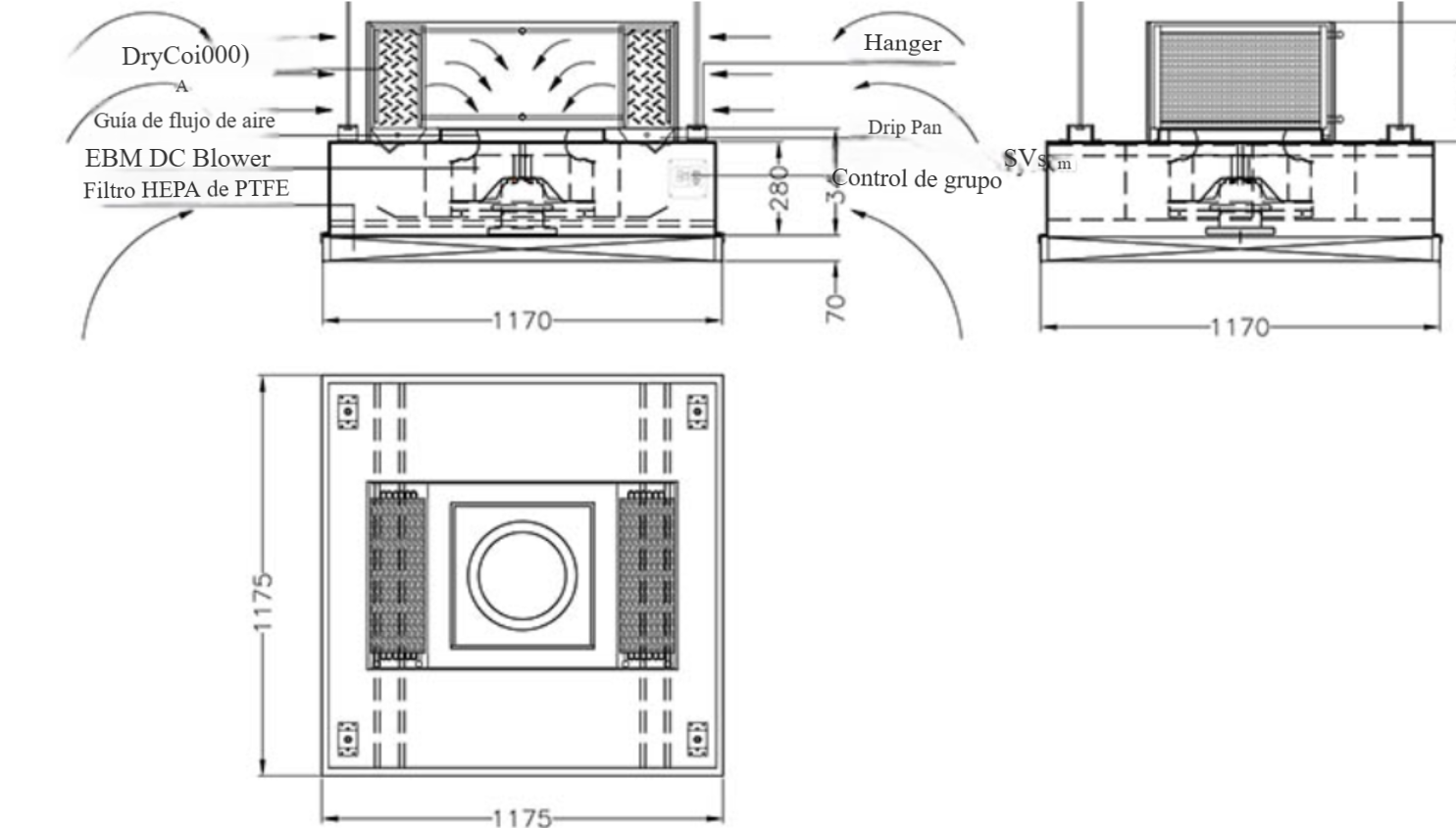

| Tamaño de la caja (BOX) | 1175 × 1175 × 770 mm |
| Modelo del motor | R3G400-AC30-61 |
| Tamaño del filtro HEPA | 1170 × 1170 × 70 mm |
| Eficiencia de filtración | 99.5% (@0.3 μm), otras eficiencias disponibles |
| Resistencia inicial del filtro | ≤100 Pa (@0.45 m/s) |
| Potencia máxima de entrada | <280 W (en condiciones estándar de operación) |
Detalles del Producto
El suministro de aire fresco y la recolección del aire de extracción o de retorno se implementan mediante una rejilla de aire especialmente diseñada, la cual está ubicada en la parte superior del marco de instalación en el techo del PIFF.

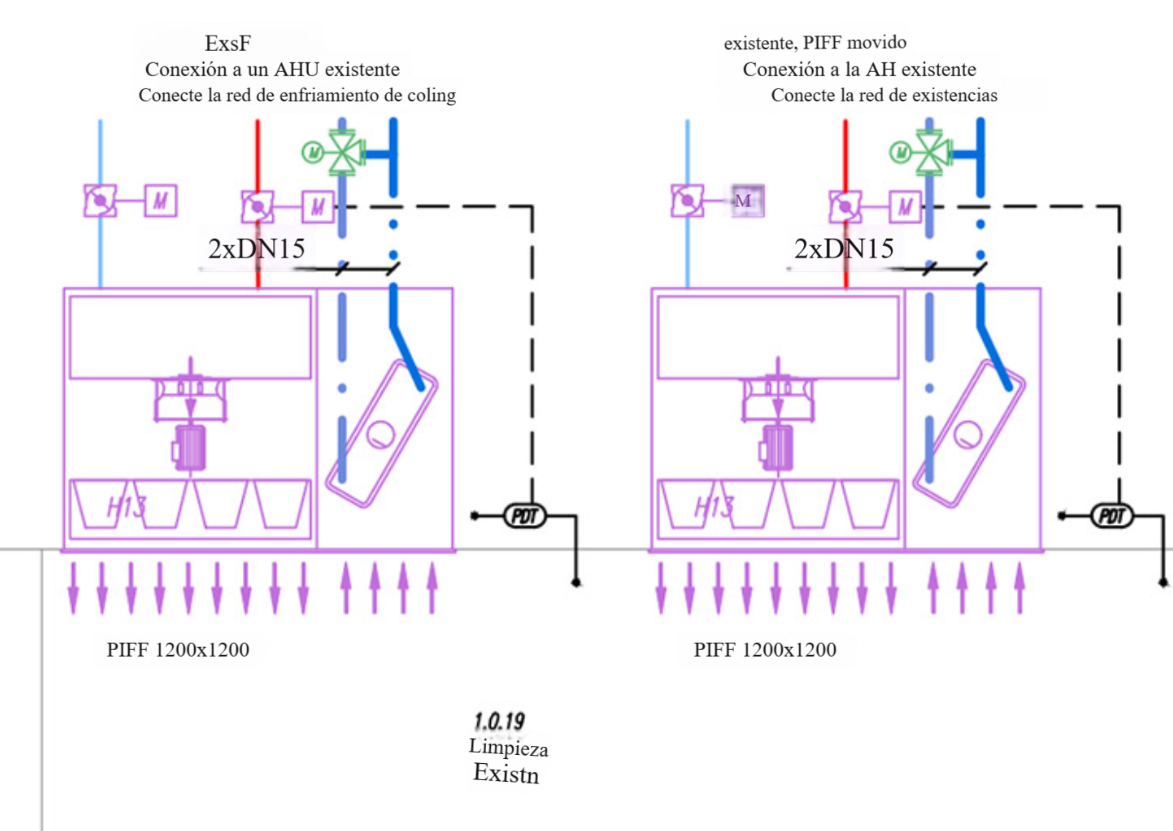

Los conectores de energía y red, así como las conexiones de agua de enfriamiento (ida/retorno), se encuentran en el costado de la unidad.
La válvula de control para la batería de enfriamiento debe ser proporcionada para una sola unidad o un grupo de unidades de ventiloconvector con filtros HEPA (por otros).
El ventilador aspira el aire desde la sala a través de la entrada de aire de retorno en la rejilla de salida y canaliza el aire a través de un prefiltro opcional hacia la batería de enfriamiento.
El aire enfriado fluye a través del filtro HEPA y se sopla con alta turbulencia hacia la sala limpia a través de la rejilla de salida de aire.
Este diseño evita un atajo entre el aire de suministro y el aire de retorno.
Los elementos de distribución de la rejilla de salida de aire están dispuestos en un diseño especial para garantizar una distribución homogénea del aire hacia todos los lados.
