Nebel-Luftdusche Sprüh-Luftdusche-Raum

Produkteigenschaften:

Spezifikationen:
Außenmaß: B1380 × T1100 × H2400 mm
Innenmaß: B730 × T960 × H2070 mm

1. Gehäuse- und Innenwandmaterial:

a. Das Gehäuse und der äußere Bodenrahmen bestehen aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;

b. Die Innenwand besteht aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;

c. Die innere Bodenplatte besteht aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;

Produktbeschreibung

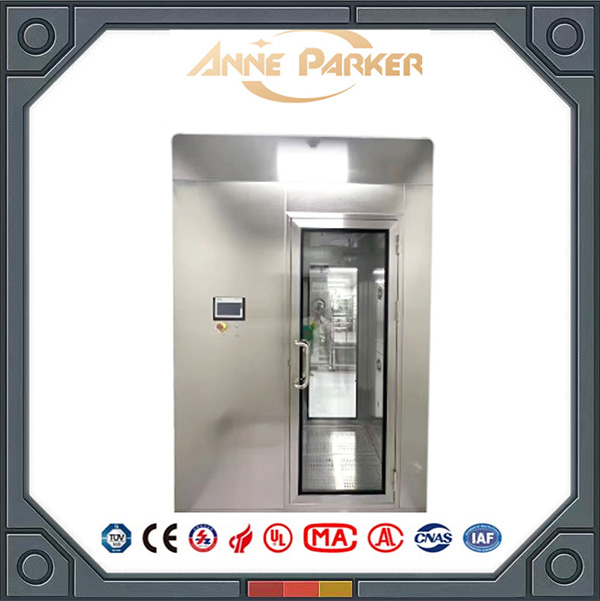

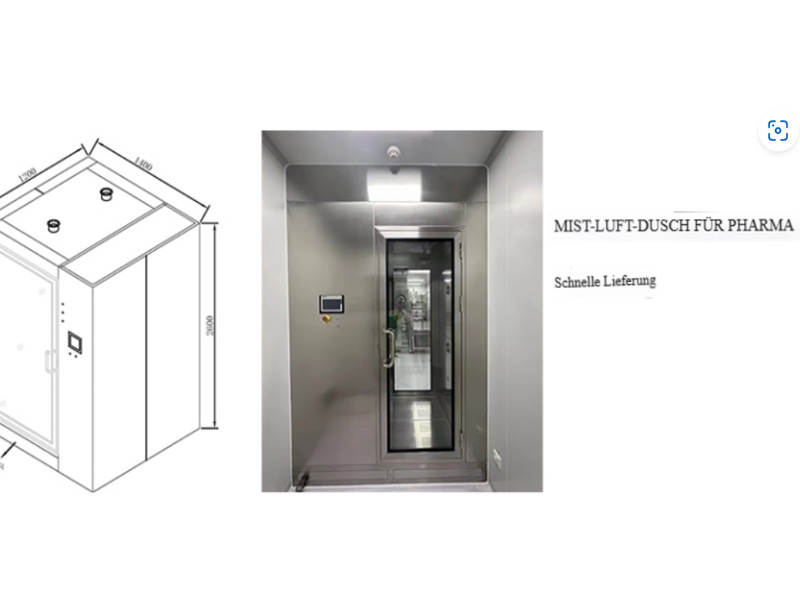

Produktname: Nebeldusche für Pharma – Sprühduschraum

Spezifikationen:

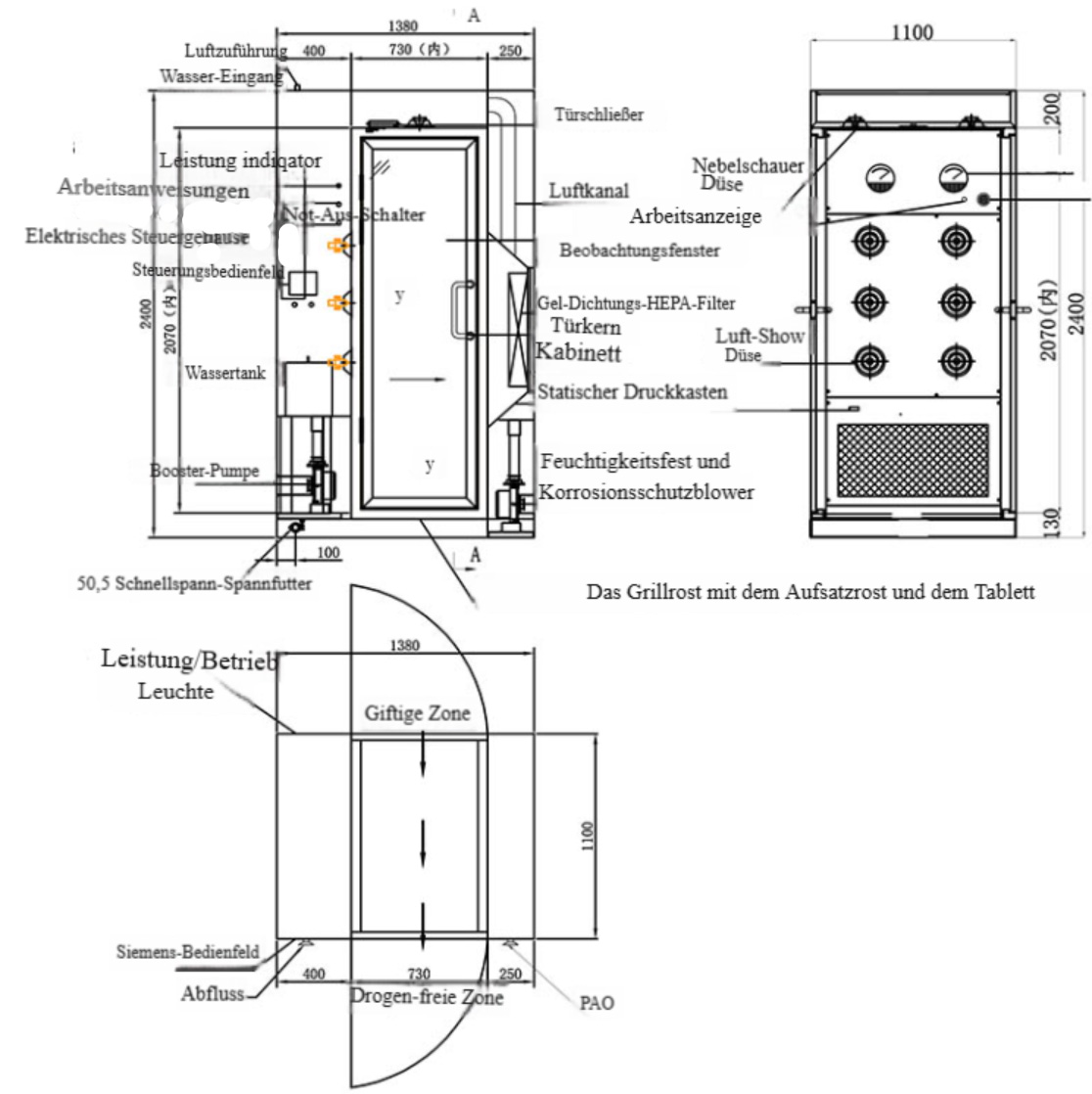

Außenmaß: B1380 × T1100 × H2400 mm
Innenmaß: B730 × T960 × H2070 mm

Flüssigkeitssprüh- und Luftsprühfunktionen können automatisch und manuell über eine SPS (PLC) realisiert werden.

Der Touchscreen mit Tastenbedienung kann gleichzeitig installiert werden,
um Flüssigkeitssprühen und Luftsprühen gleichzeitig oder nur Luftsprühen ohne Flüssigkeitssprühen zu steuern.

Konfiguration und technische Parameter:

1. Gehäuse- und Innenwandmaterial:

a. Das Gehäuse und der äußere Bodenrahmen bestehen aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;
b. Die Innenwand besteht aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;
c. Die innere Bodenplatte besteht aus 304 geschliffenem Edelstahlblech mit natürlicher Schleifoberfläche;

2. Doppeltür-Elektronikverriegelung (elektrisches Schloss, Türmagnet und Relais bilden das Verriegelungssystem);

3. Türmaterial:

a. Der Türrahmen besteht aus 304 geschliffenem Edelstahlblech;
c. Das mittlere Sichtfenster der Tür besteht aus hohlem gehärtetem Glas;

4. Ausgestattet mit einem 7-Zoll-Siemens-Bedienfeld + SPS-Steuerungssystem (Bedienfeld nur auf der Ausstiegsseite installiert);

5. Ausgestattet mit 2 Differenzdruckmanometern für Trockner, zur Überwachung des Druckunterschieds von Hochleistungs- und Vorfiltern;

6. Ausgestattet mit einem Wassertank und einer Druckerhöhungspumpe;

7. Türöffnungsrichtung: Richtung B;

8. Stromversorgung: 3P/AC380V/50Hz/3,0KW;

9. Ausgestattet mit einem PAO-Test- und Injektionsanschluss-Set zur Überprüfung des Gel-gedichteten HEPA-Filters;

Nebel-Duschsystem für Pharma – Geräteeigenschaften

Ausstattungsparameter:

1. Geräteleistung: 380V 50Hz 3,0 KW

2. Wasserzulaufleitung: G1/2 Außengewinde – Wasserversorgung (Reinwasser)

3. Luftleitung: ¢8 Schnellkupplung – Druckluft: 6 KG

4. Ablauf: ¢50,5 Klammeranschluss

5. Wasser, Strom und Luftzufuhr erfolgen von oben an das Gerät

Produktfunktionen:

1. Dient zur Reinigung von Staub / zur Desinfektion durch Sprühnebel bei Personal;

2. Not-Aus-Schalter ist im Sprühbereich installiert, kein Bedienfeld vorhanden;

3. Der Türschließmechanismus stellt sicher, dass die Tür im Nichtbetrieb nicht automatisch geöffnet werden kann;

4. Der Geräteboden besteht aus einem Edelstahlgitter oder Vierkantrahmen, mit einer Wasserführungsplatte darunter ausgestattet;

5. Durch das Türglasfenster kann der Zustand im Arbeitsbereich jederzeit überprüft werden – benutzerfreundlich;

Arbeitsprinzip:

1. Der Mitarbeiter betritt den Nebelduschraum:

   • Vordertür öffnen → hineingehen → Tür schließen

   • Sobald der Lichtschranken-Sensor ausgelöst wird, schaltet sich das Licht ein und der Sprühvorgang beginnt.

   • Der Sprühabschnitt arbeitet für eine gewisse Zeit (0–30 Minuten einstellbar) → Sprühen stoppt.

2. Danach beginnt die Luftduschen-Phase:

   • Das Gebläse startet → bläst Luft ohne Heizfunktion

   • Nach dem Ablauf der eingestellten Zeit (0–30 Minuten einstellbar) stoppt das Gebläse

   • Danach kann die Hintertür geöffnet und der Raum verlassen werden.

   • Einseitiger Betrieb (nur in eine Richtung begehbar)

3. Sprühen:

   • Induktive Steuerung

   • Arbeitszeit einstellbar

4. Luftdusche (Blasphase):

   • Startet nach Ende der Sprühphase

   • Blasdauer einstellbar
