PIFF FFU ventilatorconvector met HEPA-filter
Producteigenschappen:
De ventilatorconvector met HEPA-filter bestaat uit een buitenbehuizing met toevoerlucht- en afvoerluchtaansluitingen, samen met interne componenten: een HEPA-filtercel met ventilatormotor in een gemeenschappelijke interne behuizing en een koelspiraal. Optioneel kan er een voorfilter worden geïnstalleerd.
Productbeschrijving:
De ventilatorconvector met HEPA-filter bestaat uit een buitenbehuizing met aansluiting voor toevoerlucht en afvoerlucht, samen met de interne componenten:
-
HEPA-filtercel
-
Ventilatormotor
-
Koelbatterij (droge coil)
Deze zijn geïntegreerd in één interne structuur. Als optie is een voorfilter mogelijk.

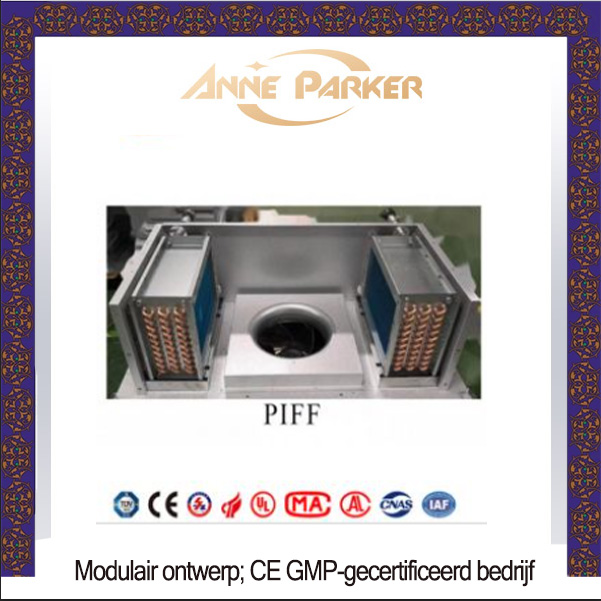

PIFF is een FFU met een droge koelbatterij (dry coil), die de temperatuur van de lucht verlaagt voordat deze de cleanroom binnenkomt.
In de fotovoltaïsche nieuwe energie-industrie bevinden zich procesapparaten zoals ovens in de cleanroom, die veel warmte genereren. Deze warmte is procesafhankelijk en wordt samen met afvalwarmte en vocht afgevoerd via afvoerlucht.
Tegelijkertijd produceren procesapparaten ook zure, alkalische en organische dampen, die moeten worden afgevoerd.
Door deze grote hoeveelheid afvoerlucht is het noodzakelijk om grote hoeveelheden voorbehandelde toevoerlucht (met temperatuur- en vochtregeling) aan te voeren om een positieve druk in de cleanroom te behouden.
Wanneer de cleanroom een zuiverheidsniveau vereist boven ISO-klasse 5, wordt vaak een systeem gebruikt van MAU (Make-up Air Unit) + PIFF (Fan Filter Unit met droge coil).
Technische Specificaties
| Eigenschap | Waarde |
|---|---|

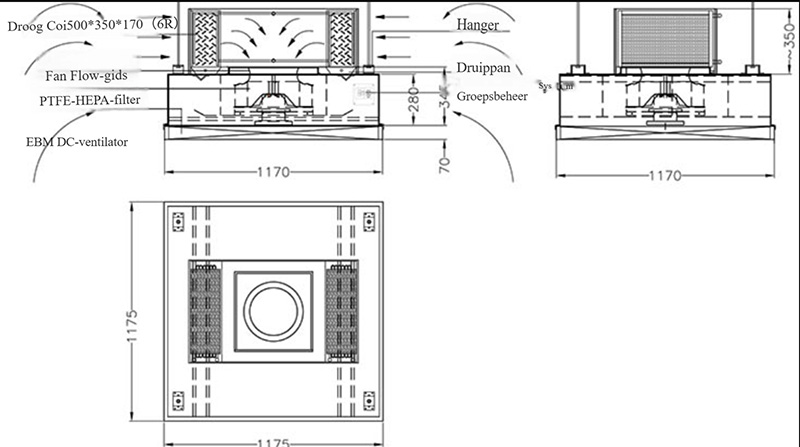

| BOX-formaat | 1175×1175×770 mm |
| Motormodel | R3G400-AC30-61 |
| HEPA-filterformaat | 1170×1170×70 mm |
| Filtratie-efficiëntie | 99,5% (@0,3 μm), andere klassen beschikbaar |
| Initiële filterweerstand | ≤100 Pa (bij 0,45 m/s) |
| Maximaal opgenomen vermogen | <280 W (bij standaard werkcondities) |
Luchtafhandeling:
De toevoer van verse lucht en de afvoer/retourlucht worden gerealiseerd via een speciaal ontworpen luchtrooster bovenop het PIFF-plafondmontageframe.
Stroom- en netwerkverbindingen evenals koelleidingaansluitingen (aanvoer/retour) bevinden zich aan de zijkant van het apparaat.
De regelklep voor de koelspiraal dient extern te worden geleverd voor één of meerdere units met HEPA-filter (door derden).
De ventilator zuigt lucht aan vanuit de ruimte via het retourluchtrooster, leidt deze lucht via een optioneel voorfilter naar de koelspiraal.
De gekoelde lucht passeert vervolgens het HEPA-filter en wordt met hoge turbulentie via het uitblaasrooster in de cleanroom geblazen.
Dit ontwerp voorkomt kortsluiting tussen aanvoer- en retourlucht.
De verdelingselementen van het uitblaasrooster zijn speciaal ontworpen om een gelijkmatige luchtverdeling naar alle zijden te garanderen.
