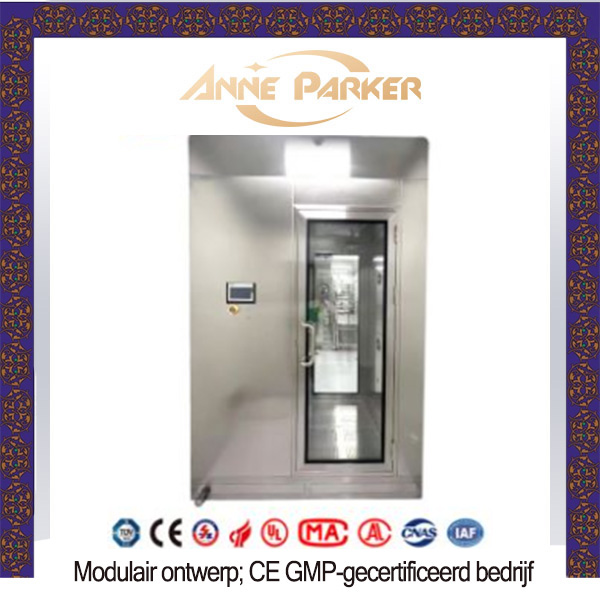

Mist Luchtdouche / Spray Luchtdouchecabine

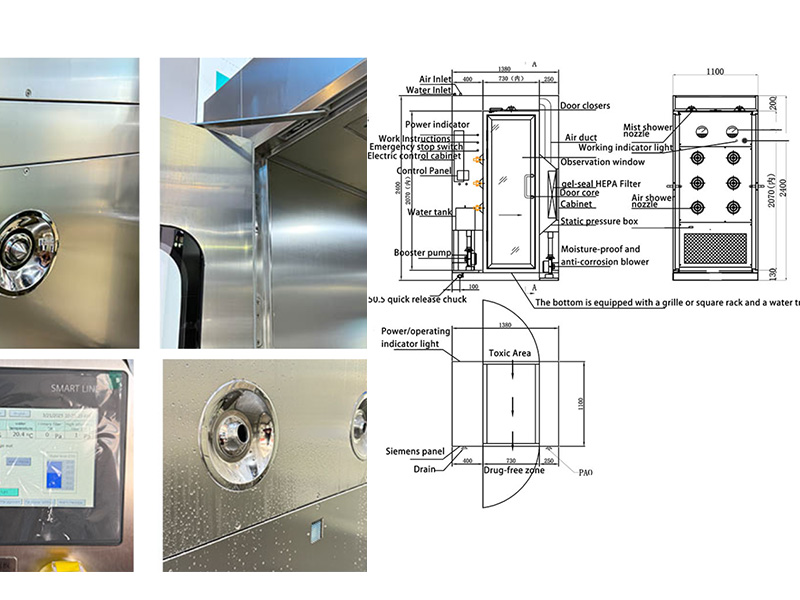

Constructie en materialen

1. Materiaal kast en binnenwand:
   a. De buitenkast en het onderframe zijn gemaakt van 304 geslepen roestvrij staal, met natuurlijk gestraald oppervlak;
   b. De binnenwand is van 304 geslepen roestvrij staal;
   c. De binnenste bodemplaat is van 304 geslepen roestvrij staal;

2. Dubbele deur met elektronische interlock (elektrisch slot, deurmagneet, relais vormen het interlock-systeem);

3. Deurconstructie:
   a. De deurstijl is van 304 geslepen roestvrij staal;
   b. Het middelste raam is gemaakt van dubbel gehard glas;

4. Bedieningspaneel: Siemens 7-inch HMI touchscreen + PLC-controlesysteem (geplaatst aan de uitgangszijde);

5. Uitgerust met:

   • 2 drukverschilmeter-sets voor HEPA- en voorfiltercontrole

   • Watertank en drukverhogingspomp

   • PAO detectie- en injectiepoort voor HEPA-filtercontrole

6. Deuropening: richting B

7. Voeding: 3P / AC380V / 50Hz / 3.0KW

Aansluitparameters

• Vermogen: 380V 50Hz 3.0 KW

• Waterinlaat: G1/2 buitendraad – gezuiverd water

• Luchtaansluiting: ¢8 snelkoppeling – perslucht 6KG

• Afvoer: ¢50.5 klemverbinding

• Water, stroom en lucht worden van bovenaf ingevoerd

Functies van het systeem

1. Reinigt stof of desinfecteert personeel bij binnenkomst in de cleanroom;

2. Noodstopknop aanwezig in het sproeigebied (zonder bedieningspaneel);

3. Deurdranger voorkomt automatische opening tijdens rust;

4. Onderzijde van apparaat bevat een rooster of vierkant frame met watergeleidingsplaat;

5. Doorzichtglas in de deur maakt visuele inspectie van binnenruimte mogelijk;

Werkingsprincipe

1. Werknemer opent de voordeur, stapt binnen en sluit de deur. Zodra de foto-elektrische sensor wordt geactiveerd, start het sproeiproces.

   • Sproeitijd instelbaar: 0–30 minuten

2. Na het sproeien start de luchtblaasfase, eveneens instelbaar op 0–30 minuten

3. De achterdeur opent na voltooiing. Luchtdouche heeft geen verwarming, alleen blazen

4. Werking is éénrichtingsverkeer
