وصف المنتج
نوع الجهاز والغرض منه:

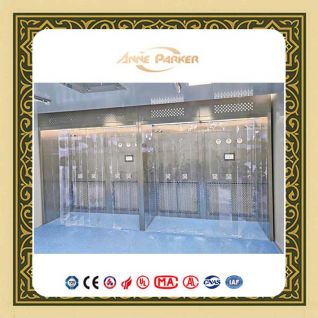

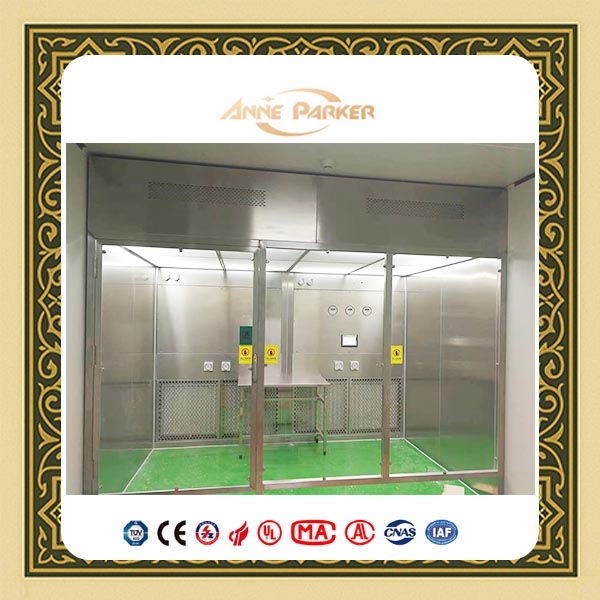

كابينة توزيع الضغط السلبي هي جهاز عالي الأداء يُستخدم في مختبرات الأدوية والإلكترونيات الدقيقة والبحث العلمي. يوفر تدفق هواء عموديًا أحادي الاتجاه. يعاد تدوير جزء من الهواء النظيف
داخل منطقة العمل، بينما يُطرد جزء آخر إلى المنطقة المحيطة، مما يُنشئ ضغطًا سلبيًا
في منطقة العمل لمنع التلوث المتبادل. يُستخدم لضمان نظافة منطقة العمل ولمناولة المواد.
يحافظ نظام سرعة الرياح المتغيرة التلقائي على سرعة تدفق هواء ثابتة وموحدة في منطقة العمل.
جهاز مراقبة الفلتر والتدفق لمراقبة التشغيل الفعال لكل مرحلة من مراحل الفلتر في الوقت الفعلي.
تصميم منخفض الضوضاء يتحكم بفعالية في إجمالي ضوضاء تشغيل الوحدة.
تصميم وظيفة حماية السلامة: يشمل تقييم معدل الفشل، وإنذارات الاختبار، والفصل، والفحص القابل للتحكم، واكتشاف الكواشف، والعادم، والإجراءات الوقائية، والحماية من المخاطر على الأفراد، وسلامة النقل، ومنع التلوث المتبادل للكواشف، وحماية البيئة الخارجية وسلامة الأفراد. يوفر حماية شاملة متوافقة مع معايير ISO الفئة ١٠٠ (NF، EN، ISO ١٤٦٤٤-١) أثناء التشغيل.
ظروف التشغيل البيئية:
درجة الحرارة: ٥ درجات مئوية - ٤٠ درجة مئوية
الرطوبة النسبية: ≤ ٧٥٪ (بدون تكاثف)
الضغط الجوي: ٨٦-١٠٦ كيلو باسكال
مصدر الطاقة: تيار متردد ٣٨٠ فولت، ثلاثي الأطوار، ٥٠ هرتز. المواصفات الفنية:
الأبعاد الداخلية: ٣٩٠٠ مم (عرض) × ٢٤٦٠ مم (عمق) × ١٩٠٠ مم (ارتفاع)
الأبعاد الخارجية: ٤٠٠٠ مم (عرض) × ٣١٠٠ مم (عمق) × ٢٤٠٠ مم (ارتفاع)
المادة الرئيسية: صفيحة من الفولاذ المقاوم للصدأ المصقول SUS304 بسمك ١٢ مم، مثنية ومشكّلة.
تدفق الهواء المُصنّف (متر مكعب/ساعة): ١٢٤٣٠ ~ ١٨٦٥٠
سرعة الهواء الخارج (متر/ثانية): ٠٫٤٥ ± ٢٠٪
الطاقة المُصنّفة (كيلوواط): ١٣٫٥ (تشمل وظيفة الطاقة الاحتياطية)
الضوضاء (ديسيبل (أمبير)): أقل من ٧٥
إضاءة LED مدمجة (لوكس): ≥ ٣٠٠
مصدر الطاقة: ٣٨٠ فولت، ٥٠ هرتز
وحدة التحكم: وحدة تحكم PLC من سيمنز مع لوحة تحكم بشاشة LCD
نظام التحكم: نظام تردد متغير تلقائي لسرعة الرياح.
فلتر مسبق: كفاءة G4، قماش غير منسوج
فلتر متوسط الكفاءة: كفاءة F8، نوع الكيس
فلتر HEPA: كفاءة H14، مانع تسرب جل، وخيط صغير (مع منفذ كشف PAO)
ثلاثة مقاييس ضغط تفاضلية (ماركة Dwyer)
أربعة فلاتر HEPA عند فتحات العادم
أزرار فصل الفلتر
مستشعر سرعة الرياح (E+E / KIMO)
كلمة مرور من المصنع للمستوى 3
| الرقم | المكون | المواصفة/الطراز | الكمية | العلامة التجارية/ملاحظة |
|---|---|---|---|---|
| 1 | مصباح LED | T5 | عدة | Philips |
| 2 | مفتاح بدء التشغيل | VJ-QQ1(H+1) | 1 | Anne Parker |
| 3 | زر الإيقاف الطارئ | Solmolder Electric | 1 | Anne Parker |
| 4 | مقبس بمفتاح | IP66 | 8 | Jung/brand |
| 5 | لوحة تحكم LCD | T-motor | 1 | Johnson |
| 6 | فلتر كفاءة أولية | G4 | 4 | Anne Parker |
| 7 | فلتر كفاءة متوسطة | F8 | 4 | Anne Parker |
| 8 | فلتر HEPA بختم جل (عادم) | HH4 | 4 | Anne Parker |
| 9 | فلتر HEPA بختم جل (إمداد) | HH4 | 12 | Anne Parker |
| 10 | منفذ كشف | مشبك 6 نقاط | 4 | 304 SUS |
| 11 | منفذ حقن | مشبك 6 نقاط | 4 | 304 SUS |
| 12 | مقياس ضغط تفاضلي | 0–500 Pa | 3 | Dwyer |
| 13 | محول تردد | علامة ABB | 1 | 360X 5-Kw |
| 14 | مروحة | DKT159-56 | 2 | Shanghai Yingda |
