Unità fan coil FFU PIFF con filtro HEPA unità di ventilazione con filtro per camera pulita
Attributi del prodotto:
L'unità fan coil con filtro HEPA consiste in un involucro esterno con collegamento aria di compensazione e collegamento aria di scarico, insieme ai componenti interni: cella filtro HEPA con unità motore ventilatore in un comune involucro interno e una bobina di raffreddamento.
Come opzione, può essere installato un prefiltro.
Descrizione del prodotto
L'unità fan coil con filtro HEPA è composta da un involucro esterno con collegamento per aria di compensazione e collegamento per aria di scarico, insieme ai componenti interni: cella filtro HEPA con unità motore ventilatore in un comune involucro interno e una bobina di raffreddamento. Come opzione, può essere installato un prefiltro.

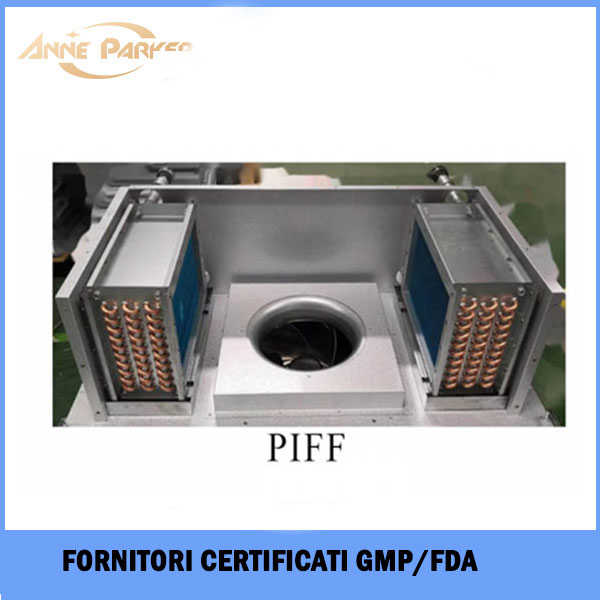

PIFF è un FFU con bobina secca, che abbassa la temperatura dell’aria trasportata nella camera bianca attraverso la bobina secca. Nell’industria delle nuove energie fotovoltaiche, ci saranno apparecchiature di processo come forni nella camera bianca, che generano molto calore. Il calore dipende principalmente dal processo. L’acqua di raffreddamento e il calore di processo sono rimossi dall’aria di scarico; allo stesso tempo, le apparecchiature di processo producono anche gas di scarto acidi, alcalini e organici, che devono essere scaricati.
I vari tipi di aria di scarico ad alto volume nella camera bianca significano che una grande quantità di aria fresca, trattata con calore e umidità, deve essere integrata per mantenere la pressione positiva nella stanza.
Quando il livello di pulizia della camera bianca nell’industria delle nuove energie fotovoltaiche deve essere superiore a ISO5, può essere utilizzata un’unità aria fresca (MAU) + un sistema di condizionamento aria pulita con unità fan filter (PIFF) con bobina secca.
| Parametro | Valore (Traduzione macchina) |
|---|---|

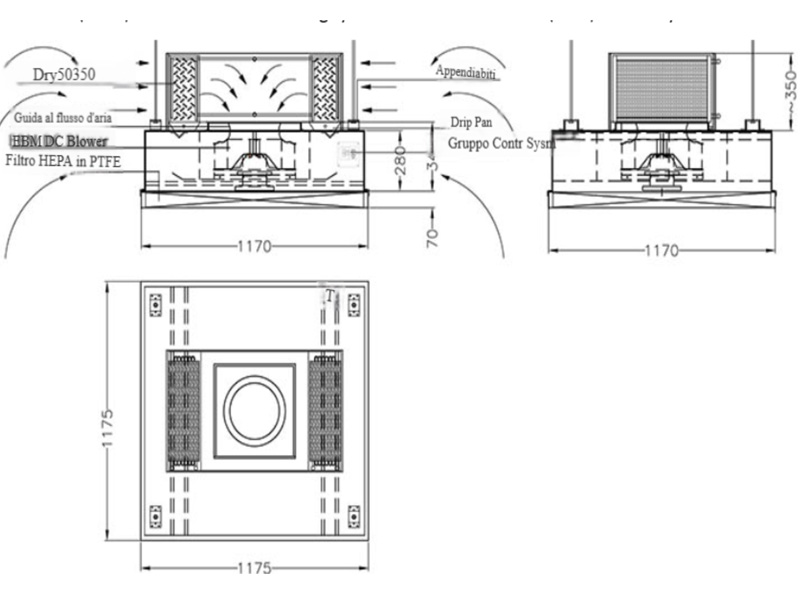

| Dimensioni BOX | 1175×1175×770 mm |
| Modello Motore | R3G400-AC30-61 |
| Dimensioni filtro HEPA | 1170×1170×70 mm |
| Efficienza di filtrazione | 99,5% (@0,3 μm), altre efficienze disponibili |
| Resistenza iniziale filtro | ≤100 Pa (0,45 m/s) |
| Potenza massima in ingresso | <280 W (condizioni operative standard) |
Dettagli del prodotto
L’erogazione dell’aria fresca e la raccolta dell’aria di scarico o di ritorno sono realizzate da una griglia d’aria appositamente progettata, situata sulla parte superiore del telaio di installazione a soffitto del PIFF.

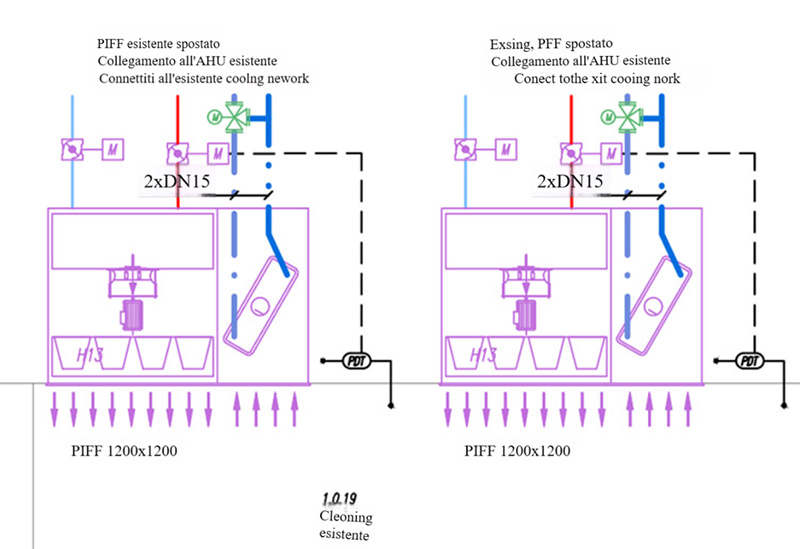

I connettori di alimentazione e rete, così come le connessioni dell’acqua di raffreddamento (mandata/ritorno), si trovano sul lato dell’unità. La valvola di controllo per la bobina di raffreddamento deve essere fornita per una singola unità fan coil con filtro HEPA o per un gruppo di unità (fornita da terzi).
La ventola aspira l’aria dalla stanza tramite la presa d’aria di ritorno nella griglia di uscita e la convoglia attraverso un prefiltro opzionale alla bobina di raffreddamento.
L’aria raffreddata scorre attraverso il filtro HEPA ed è soffiata con alta turbolenza nella camera bianca tramite la griglia d’uscita dell’aria.
Questo design impedisce il cortocircuito tra aria di mandata e aria di ritorno.
Gli elementi di distribuzione della griglia d’uscita dell’aria sono disposti con un design speciale per garantire una distribuzione omogenea dell’aria su tutti i lati.
