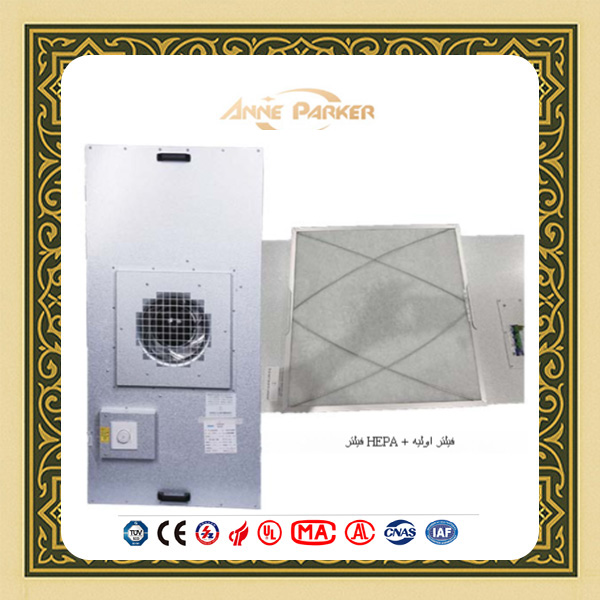

وحدة فلتر مروحة بنظام غرفة نظيفة بمحرك AC / EC مع فلتر HEPA – مصنع
خصائص المنتج
-
هيكل متين
مصنوع من الألمنيوم المقاوم للصدأ، أو الفولاذ المقاوم للصدأ الذاتي، أو الفولاذ المجلفن (Galvalume)، أو الفولاذ المطلي بالبودرة. وحدة FFU (وحدة المروحة والفلتر) صغيرة الحجم ويمكن تركيبها بسهولة في شبكات سقف الغرف النظيفة. -
كفاءة في استهلاك الطاقة
مصممة لاستهلاك منخفض للطاقة، مما يقلل من تكاليف التشغيل على المدى الطويل. -
أداء قوي وهادئ
مزودة بمراوح عالية الأداء، توفر وحدات FFU تشغيلًا موثوقًا وهادئًا حتى تحت ضغط ثابت عالٍ. -
مستويات نقاء فائقة
قادرة على تحقيق تصنيفات غرف نظيفة تتراوح من الفئة 10,000 إلى الفئة 1. -
خيارات تحكم مرنة
تتوفر عدة طرق للتحكم:-
تحكم ثلاثي السرعات على الجهاز
-
تحكم عن بُعد ثلاثي السرعات مع مؤشرات الحالة
-
تحكم عبر الكمبيوتر المركزي
-
نظام تحكم رئيسي-فرعي للإدارة المتكاملة
-
وصف المنتج
نظام MAU + FFU + DC هو نظام مدمج يجمع بين وحدة الهواء التعويضي (MAU)، ووحدة المروحة والفلتر (FFU)، ونظام الملف الجاف (DC)، ويُستخدم بشكل شائع في مصانع الإلكترونيات.
نظام التحكم الجماعي في وحدات FFU
يمكن لنظام التحكم الجماعي في وحدات FFU التحكم والمراقبة المركزية لعدد كبير من وحدات FFU.
يتضمن التحكم في التشغيل، الإيقاف، السرعة، ومراقبة حالة FFU والأعطال.
• تتوفر وحدة التحكم بأشكال متعددة، مثل الكمبيوترات، الشاشات اللمسية، شاشات LCD وغيرها.
• يدعم ثلاث مستويات من حماية كلمة المرور، مع تمييز صلاحيات المشغلين المختلفين.
• يمكن عرض مخطط توزيع الموقع لعرض مواقع FFU وحالتها لتسهيل التعرف البصري (غير مدعوم في شاشة LCD).
• يمكن ضبط مهام مجدولة للتحكم التلقائي في FFU في الأوقات المحددة (مدعومة فقط عبر الكمبيوتر).
• يمكن تسجيل سجلات النظام، وعرض العمليات السابقة، والأعطال، والمعلومات الأخرى (مدعومة فقط عبر الكمبيوتر).
• سرعة استجابة الاتصال عالية، حيث يمكن الاستعلام عن حالة 3000 وحدة FFU في الدقيقة، ويمكن مضاعفة سرعة الاستعلام عبر إضافة واجهة اتصال إضافية.
• يمكن دمج وحدات FFU التي تعمل بنظام AC وDC في نظام واحد، ويقدم نظام التحكم الجماعي واجهة تحكم موحدة.
• يمكن توفير وظيفة تحكم مزدوج، حيث يمكن استخدام الكمبيوتر كوحدة تحكم رئيسية، وتركيب شاشة لمسية أو شاشة LCD في الموقع كوحدة تحكم فرعية، ويمكن لجميع وحدات التحكم مراقبة والتحكم في وحدات FFU.
• يمكن توصيل وحدة التحكم بأنظمة خارجية تابعة لجهات ثالثة مثل أنظمة الحريق والتحكم الأوتوماتيكي لتبادل البيانات أو للتحكم في FFU حسب إشارات الإدخال الخارجية.
• يمكن إضافة حساسات مثل سرعة الهواء أو فرق الضغط، وعرض بياناتها ومراقبتها عبر وحدة التحكم.
• يمكن إضافة وظائف مخصصة حسب احتياجات العميل.
| البند | التفاصيل |
|---|---|
| الأبعاد (الطول × العرض × الارتفاع) | 1175×575×(225+25) ملم (بدون الفلتر) |
| أبعاد التركيب (الهيكل المعدني) | 1200×600 ملم |
| مادة الهيكل الخارجي | صفيحة مجلفنة بسماكة 0.8 ملم |
| تدفق الهواء المقدر للمروحة | 1000 م³/ساعة |
| الضغط الكامل | 150 باسكال (على بعد 1.5 متر تحت الوحدة) |
| مستوى الضوضاء | ≤54 ديسيبل (A) (@سرعة هواء 0.45 م/ث، على بعد 1.5 متر تحت الوحدة) |
| القدرة القصوى | ≤135W ≤150W |
| نوع/ماركة المروحة | مروحة طرد مركزي ذات دوار خارجي / Avro |
| نوع المحرك | مروحة طرد مركزي (ماركة محلية) |
| درجة العزل | الفئة B |
| درجة الحماية | IP20 |
| أبعاد الفلتر والمادة | 1170×570×70 ملم، ألياف زجاجية |
| طريقة تثبيت الفلتر | إحكام ذاتي بالوزن |
| كفاءة الترشيح | 99.995٪ (@0.3 ميكرون) |
| المقاومة الأولية | ≤120 باسكال (@0.45 م/ث) |
| شبكة وجه HEPA | شبكة مطلية بتقنية الرش |
| ختم HEPA | EVA |
| طريقة التحكم | تحكم جماعي DC مع تنظيم سرعة متدرج بدون خطوات |
| مزود الطاقة | تيار متردد، طور أحادي، 220 فولت، 50 هرتز |
وظائف التحكم الجماعي
-
مراقبة حالة تشغيل وحدة FFU في الوقت الفعلي.
-
حفظ سجل تاريخي لحالة التشغيل، مع إمكانية التبديل بين وضع العمل، وضع الليل، وضع العطلات، التحكم التلقائي في التشغيل والإيقاف، وضبط جدول زمني للتشغيل.
-
إمكانية التحكم في بدء التشغيل، الإيقاف، ضبط سرعة المحرك، وضبط حجم تدفق الهواء (تحكم فردي أو جماعي).
-
مراقبة في الوقت الفعلي لحالة التشغيل، قيمة السرعة، وعرض التنبيهات أو الأعطال.
