وحدة ملف مروحة FFU PIFF مع فلتر HEPA
خصائص المنتج:

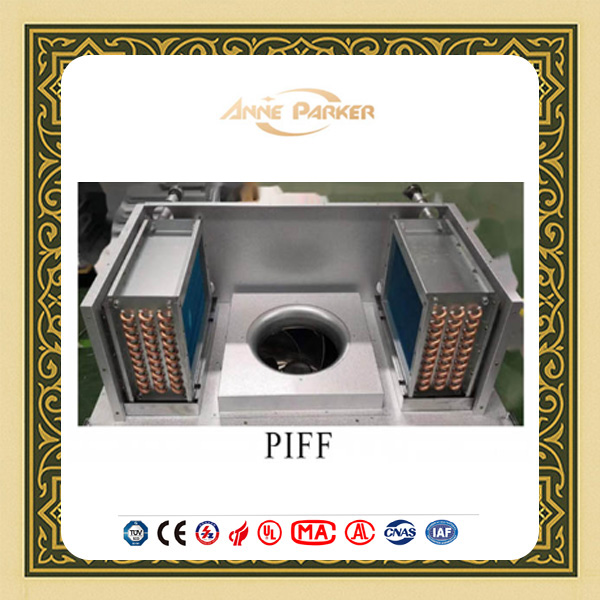

تتكون وحدة ملف المروحة مع فلتر HEPA من غلاف خارجي مزود بتوصيل هواء تعويض وتوصيل هواء العادم، بالإضافة إلى المكونات الداخلية التي تشمل خلية فلتر HEPA مع وحدة محرك المروحة داخل غلاف داخلي مشترك وملف تبريد. كخيار، يمكن تركيب فلتر أولي (Prefilter).
وصف المنتج
تتكون وحدة ملف المروحة مع فلتر HEPA من غلاف خارجي مزود بتوصيل هواء تعويضي وتوصيل هواء العادم، مع المكونات الداخلية التي تشمل خلية فلتر HEPA مع وحدة محرك المروحة داخل غلاف داخلي مشترك وملف تبريد. كخيار، يمكن تركيب فلتر أولي (Prefilter).
PIFF هي وحدة FFU تحتوي على ملف جاف، والذي يخفض درجة حرارة الهواء المنقول إلى غرفة التنظيف عبر الملف الجاف. في صناعة الطاقة الجديدة الفوتوفولتية، توجد معدات معالجة مثل الأفران داخل غرفة التنظيف التي تولد كمية كبيرة من الحرارة. تعتمد كمية الحرارة بشكل رئيسي على العملية. يتم إزالة مياه التبريد والحرارة الناتجة عن العملية بواسطة هواء العادم؛ وفي نفس الوقت، تنتج معدات المعالجة أيضاً غازات نفايات حمضية وقلوية وعضوية تحتاج إلى تصريف.
تتطلب جميع أنواع هواء العادم عالي الحجم في غرفة التنظيف إضافة كمية كبيرة من الهواء النقي الذي تمت معالجته من حيث الحرارة والرطوبة للحفاظ على الضغط الإيجابي داخل الغرفة. عندما يُطلب أن يكون مستوى النظافة في غرفة التنظيف بصناعة الطاقة الجديدة الفوتوفولتية فوق ISO5، يمكن استخدام وحدة هواء نقي (MAU) مع نظام تكييف هواء نظيف مزود بوحدة فلتر مروحة (PIFF) مع ملف جاف.
| الخاصية | القيمة |
|---|---|

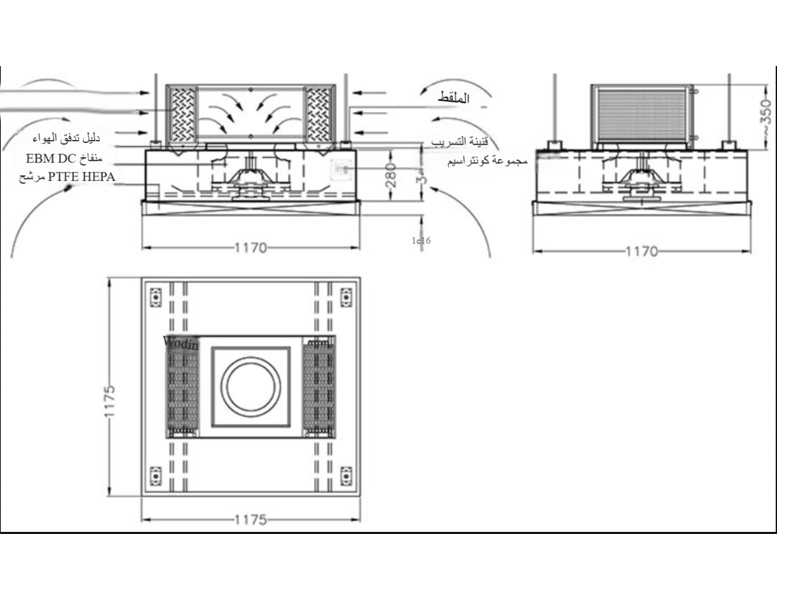

| حجم الصندوق | 1175×1175×770 مم |
| طراز المحرك | R3G400-AC30-61 |
| حجم فلتر HEPA | 1170×1170×70 مم |
| كفاءة الترشيح | 99.5% (0.3 ميكرون) |
| مقاومة الفلتر الابتدائية | ≤100 باسكال (0.45 م/ث) |
| أقصى قدرة إدخال كهربائية | <280 واط (ظروف تشغيل قياسية) |
وصف المنتج
يتم توفير الهواء النقي وجمع هواء العادم أو الهواء المرتجع عبر شبكة هوائية مصممة خصيصًا تقع على إطار تثبيت السقف لوحدة PIFF.

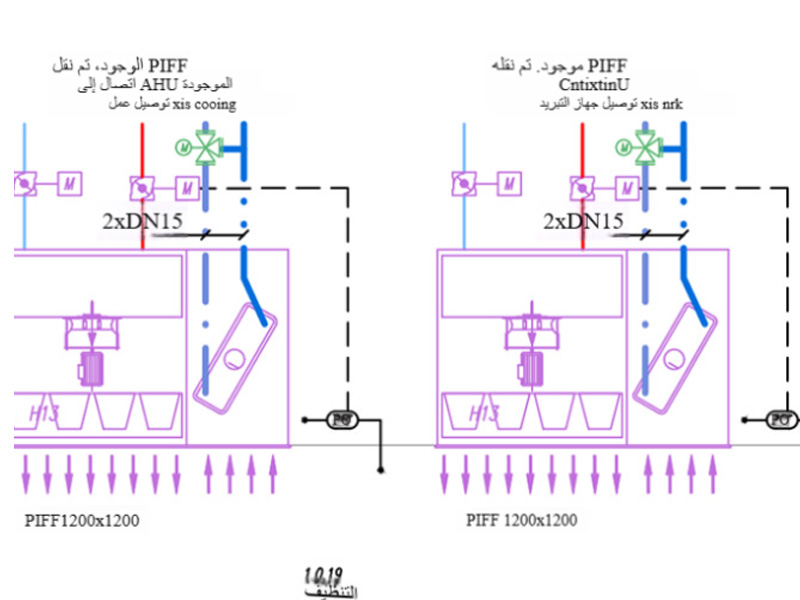

تقع موصلات الطاقة والشبكة بالإضافة إلى وصلات مياه التبريد (تزويد/إرجاع) على جانب الوحدة. يجب توفير صمام التحكم في ملف التبريد لوحدة ملف المروحة الفردية أو لمجموعة من وحدات ملف المروحة المزودة بمرشحات HEPA (يتم توفيره من قبل أطراف أخرى).
تقوم المروحة بسحب الهواء من الغرفة عبر مدخل الهواء المرتجع في شبكة المخرج، وتمرر الهواء من خلال فلتر أولي اختياري إلى ملف التبريد. يتدفق الهواء المبرد عبر فلتر HEPA ويتم نفخه بعنف مع اضطراب عالي داخل غرفة التنظيف عبر شبكة هواء المخرج.
يمنع هذا التصميم حدوث مرور مباشر بين هواء التزويد وهواء العادم. تم ترتيب عناصر توزيع شبكة هواء المخرج بتصميم خاص لضمان توزيع هواء متجانس إلى جميع الاتجاهات.
