PIFF FFU Lüfter-Kühlgerät mit HEPA-Filter
Produkteigenschaften:

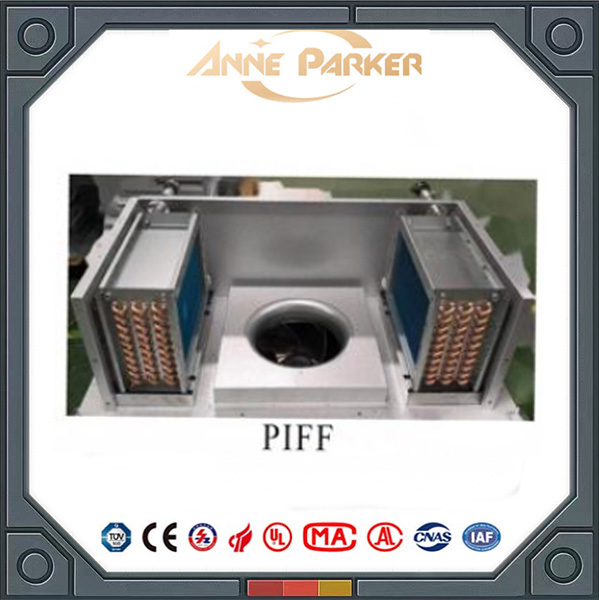

Die Lüfter-Kühlgerät-Einheit (Fan Coil Unit) mit HEPA-Filter besteht aus einem Außengehäuse mit Zuluft- und Abluftanschluss sowie den internen Komponenten: HEPA-Filterzelle mit Lüftermotor-Einheit in einem gemeinsamen Innengehäuse und einem Kühlregister. Optional kann ein Vorfilter installiert werden.
Produktbeschreibung
Die Lüfter-Kühlgerät-Einheit (Fan Coil Unit) mit HEPA-Filter besteht aus einem Außengehäuse mit Zuluft- und Abluftanschluss sowie den internen Komponenten: einer HEPA-Filterzelle mit Lüftermotoreinheit in einem gemeinsamen Innengehäuse und einem Kühlregister. Optional kann ein Vorfilter installiert werden.
PIFF ist eine FFU mit Trockenregister, das die Temperatur der in den Reinraum transportierten Luft durch das Trockenregister senkt. In der Photovoltaik-Neuenergieindustrie gibt es Prozessanlagen wie Öfen im Reinraum, die viel Wärme erzeugen. Die Wärme hängt hauptsächlich vom Prozess ab. Kühlwasser und Prozesswärme werden über Abluft abgeführt; gleichzeitig erzeugen die Prozessanlagen auch Säure-, Laugen- und organische Abgase, die abgeführt werden müssen. Die verschiedenen Arten von Abluft mit hohem Volumen im Reinraum bedeuten, dass eine große Menge Frischluft, die thermisch und feuchtigkeitsmäßig behandelt wurde, ergänzt werden muss, um den Überdruck im Raum aufrechtzuerhalten.
Wenn die Sauberkeitsklasse des Reinraums in der Photovoltaik-Neuenergieindustrie ISO5 oder höher sein muss, kann eine Frischluftanlage (MAU) zusammen mit einem Reinraum-Klimatisierungssystem mit einer Lüfter-Filter-Einheit (PIFF) mit Trockenregister verwendet werden.

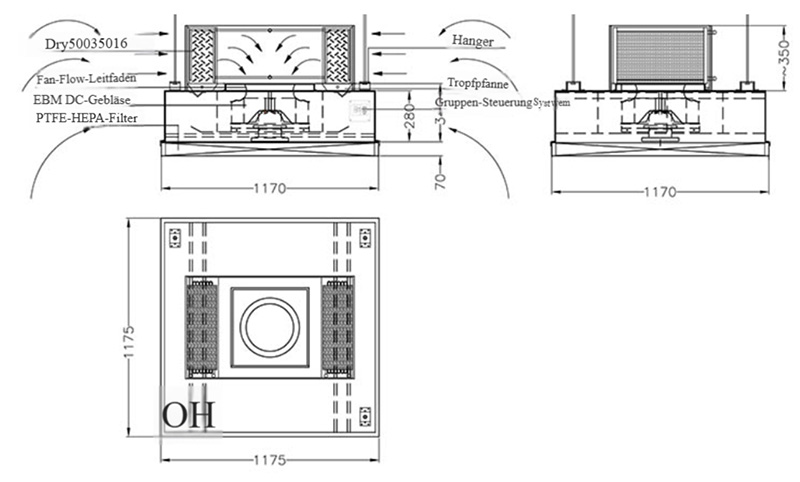

| Technische Daten | Spezifikation |
|---|---|
| Gehäusegröße | 1175×1175×770 mm |
| Motormodell | R3G400-AC30-61 |
| HEPA-Filtergröße | 1170×1170×70 mm |
| Filtrationseffizienz | 99,5 % (0,3 μm), weitere Filtereffizienzen verfügbar |
| Anfangswiderstand des Filters | ≤100 Pa (bei 0,45 m/s) |
| Maximale Eingangsleistung | <280 W (Standard-Betriebsbedingungen) |
Die Zufuhr von Frischluft sowie die Aufnahme von Abluft oder Umluft erfolgt über ein speziell entwickeltes Luftgitter, das sich oben am Deckenmontagerahmen des PIFF befindet.
Die Strom- und Netzanschlüsse sowie die Kühlwasseranschlüsse (Zufluss/Rückfluss) sind an der Seite des Geräts angebracht. Das Regelventil für das Kühlregister wird für einzelne oder Gruppen von Lüfter-Kühlgeräten mit HEPA-Filtern bereitgestellt (durch Dritte).
Der Lüfter saugt die Luft über die Umluftansaugung im Auslassgitter aus dem Raum an und leitet die Luft durch einen optionalen Vorfilter zum Kühlregister. Die gekühlte Luft strömt durch den HEPA-Filter und wird mit hoher Turbulenz über das Auslassluftgitter in den Reinraum geblasen.
Dieses Design verhindert eine Kurzschlussströmung zwischen Zuluft und Umluft. Die Verteilungselemente des Auslassluftgitters sind speziell angeordnet, um eine homogene Luftverteilung in alle Richtungen zu gewährleisten.
