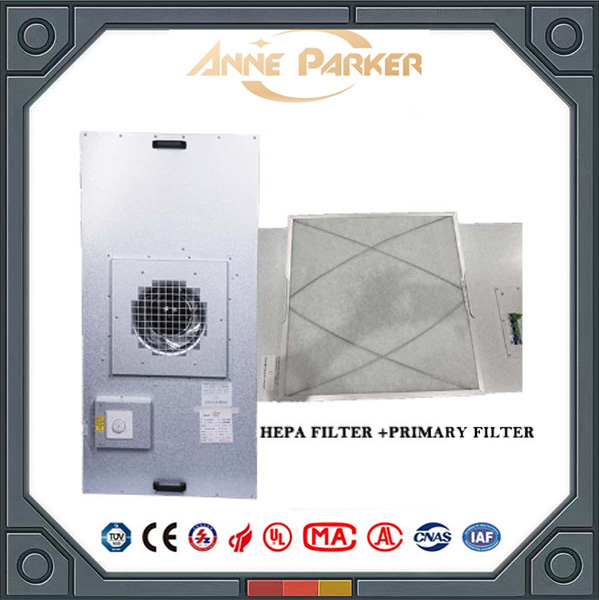

AC-/EC-Motor Reinraumsystem Lüfter-Filter-Einheit mit HEPA-Filter Hersteller
Produkteigenschaften:
-
Rostfreies Aluminium / Selbsttragender Edelstahl / Galvalnium / Pulverbeschichteter Stahl – FFU ist kompakt gebaut und kann leicht in Reinraum-Deckenraster installiert werden.
-
Niedriger Energieverbrauch senkt die Betriebskosten.
-
Unsere FFU-Lüfter-Filter-Einheit ist mit leistungsstarken Gebläsen ausgestattet, die auch bei hohem statischem Druck äußerst zuverlässig und leise arbeiten.
-
Unsere FFUs sind in der Lage, Reinraumbedingungen der Klasse 10.000 bis Klasse 1 zu erreichen.
-
Die Steuerung unserer FFUs (Fan and Filter Units) kann erfolgen über: 3-Gang-Gerätesteuerung, 3-Gang-Fernsteuerung (mit Statusanzeige), Computersteuerung oder Haupt-/Untersteuerungssystem.
Produktbeschreibung
Das MAU + FFU + DC-System ist ein kombiniertes System aus Make-up-Luftgerät (MAU), Lüfter-Filter-Einheit (FFU) und Trockenspulensystem (DC), das hauptsächlich in Elektronikfabriken eingesetzt wird.
Das FFU-Gruppensteuerungssystem kann eine große Anzahl von FFUs zentral steuern und überwachen.
Steuert den Betrieb, das Stoppen und die Geschwindigkeit der FFUs und überwacht deren Status sowie Fehler.
• Das Steuerungsterminal ist in verschiedenen Formen erhältlich, z. B. Computer, Touchscreen, LCD-Bildschirm usw.
• Unterstützt drei Ebenen von Passwortschutz und unterscheidet die Berechtigungen verschiedener Bediener.
• Kann eine Vor-Ort-Layoutansicht bereitstellen, um die Position und den Status der FFUs visuell anzuzeigen (LCD-Bildschirm nicht unterstützt).
• Zeitgesteuerte Aufgaben können eingestellt werden, um FFUs automatisch zu einem festgelegten Zeitpunkt zu steuern (nur Computerunterstützung).
• Systemprotokolle können aufgezeichnet und historische Bedienvorgänge, Gerätefehler und andere Informationen eingesehen werden (nur auf Computern verfügbar).
• Schnelle Kommunikationsgeschwindigkeit – der Status von 3000 FFUs kann pro Minute abgefragt werden; durch Hinzufügen einer Kommunikationsschnittstelle kann die Abfragegeschwindigkeit verdoppelt werden.
• AC-FFU und DC-FFU können in einem System gemischt werden, das Gruppensteuerungssystem bietet eine einheitliche Benutzeroberfläche.
• Duale Steuerfunktion möglich: Bei Verwendung eines Computers als Hauptsteuerterminal kann vor Ort ein Touchscreen oder LCD-Bildschirm als Untersteuerterminal installiert werden; Haupt- und Untersteuerung können FFUs gleichzeitig überwachen und steuern.
• Das Steuerterminal kann mit Drittsystemen wie Brandschutz- und Automatisierungssystemen verbunden werden, um Datenaustausch zu ermöglichen oder FFUs anhand externer Eingangssignale zu steuern.
• Sensoren wie Luftgeschwindigkeit oder Druckdifferenz können in das System integriert und auf dem Steuerterminal angezeigt und überwacht werden.
• Benutzerdefinierte Funktionen können nach Kundenwunsch hinzugefügt werden.
| Technisches Merkmal | Beschreibung |
|---|---|
| Modell | FFU0612G-AIU-S-14-I |
| Abmessungen (L×B×H) | 1175×575×(225+25) mm (ohne Filter) |
| Installationsmaß (Tragprofil) | 1200×600 mm |
| Gehäusematerial | 0,8 mm verzinktes Blech |
| Nennluftvolumen | 1000 m³/h |
| Gesamtdruck | 150 Pa (1,5 m unter FFU) |
| Geräuschpegel | ≤54 dB(A) (@0,45 m/s Windgeschwindigkeit, 1,5 m unter FFU) |
| Maximale Leistung | ≤135 W ≤150 W |
| Lüftertyp / Marke | Außenläufer-Radiallüfter / Avro |
| Motortyp | Radiallüfter (inländische Marke) |
| Isolationsklasse | Klasse B |
| Schutzklasse | IP20 |
| Filtergröße & -material | 1170×570×70 mm, Glasfaser |
| Filteranschluss | Eigengewicht-Dichtung |
| Filtrationseffizienz | 99,995 % (@0,3 μm) |
| Anfangswiderstand | ≤120 Pa (bei 0,45 m/s) |
| HEPA-Gitter | Gelochte Oberfläche mit Spritzbeschichtung |
| HEPA-Dichtung | EVA |
| Steuerungsmethode | DC-Gruppensteuerung mit stufenloser Drehzahlregelung |
| Stromversorgung | AC Einphasen 220V 50Hz |
| Gruppensteuerungsfunktionen | 1. Echtzeitüberwachung des FFU-Status2. Historienprotokoll, Modi & Zeitsteuerung3. Steuerung von Start, Stopp, Drehzahl & Luftmenge, Alarmanzeige |
