صندوق تمرير VHP لغرف النظافة في الصناعات الدوائية – مصمم للسلامة البيولوجية
خصائص المنتج:
صندوق تمرير VHP، أي صندوق تمرير تطهير بيروكسيد الهيدروجين، يُستخدم بشكل أساسي لتعقيم العبوات الخارجية والأسطح الخارجية للمواد، وذلك لتجنب تلوث المواد أثناء انتقالها من منطقة منخفضة المستوى إلى منطقة عالية المستوى.
يتم استخدام مولد بيروكسيد الهيدروجين لتعقيم الأسطح غير المكشوفة داخل صندوق التمرير من خلال تبخير بيروكسيد الهيدروجين المتكامل، وهي عملية تعقيم تحدث في درجات حرارة منخفضة وعادية، مما يجعلها أكثر صداقة للبيئة وكفاءة وفعالية وأمانًا.
وصف المنتج

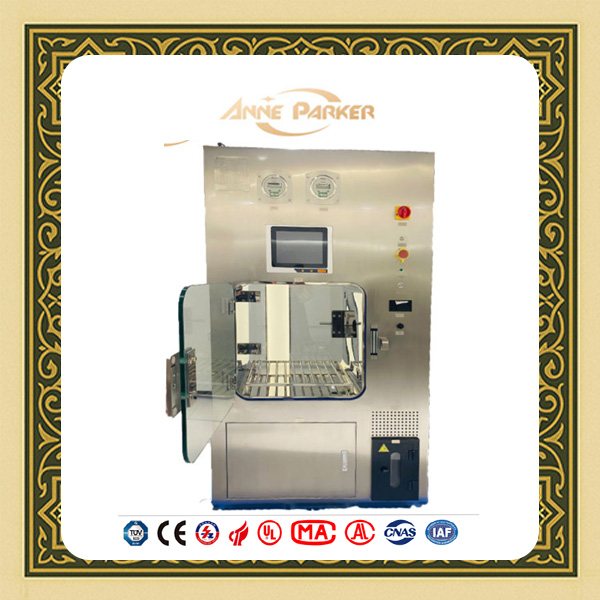

صندوق تمرير VHP لغرفة نظافة دوائية – تمرير VHP للسلامة البيولوجية
المبدأ
صندوق تمرير VHP لغرفة نظافة دوائية – تمرير VHP للسلامة البيولوجية
تقنية VHP (بيروكسيد الهيدروجين المتبخر):
-
تشير تقنية VHP إلى تقنية تبخير بيروكسيد الهيدروجين السائل وتحويله إلى بخار بيروكسيد الهيدروجين، واستخدام هذا البخار لتعقيم الأشياء في درجات حرارة منخفضة.
-
يتمتع VHP بخصائص تعقيم واسعة النطاق، ويمكنه القضاء بشكل فعال على جميع أنواع الكائنات الحية الدقيقة مثل البكتيريا والفطريات والعفن والفيروسات والأبواغ البكتيرية. وقد تبيّن حاليًا أن أصعب الكائنات الحية الدقيقة التي يمكن قتلها باستخدام VHP هي الأبواغ الدهنية المحبة للحرارة، لذا فإن المؤشر البيولوجي المستخدم للتحقق من تعقيم VHP هو الأبواغ الدهنية المحبة للحرارة.
-
تعقيم VHP غير سام ولا يترك بقايا. حيث يمكن لبخار بيروكسيد الهيدروجين القضاء بسرعة على الكائنات الحية الدقيقة أثناء عملية التعقيم، ويتحلل بسرعة إلى ماء وأكسجين بعد التعقيم، مما يجعله آمنًا وغير سام ولا يترك بقايا. كما يمكن الكشف عن تركيز بيروكسيد الهيدروجين المتبقي.
-
يمكن التحقق من فعالية تعقيم VHP. وتشمل دورة التحقق الطبيعية تطوير المعلمات، ودراسة توزيع VHP، واختبار التحدي البيولوجي، ودراسة تحلل البخار المتبقي. ويحتوي جهاز HPB لبيروكسيد الهيدروجين المتبخر على نظام توثيق كامل وفقًا لمتطلبات GMP.
-
يتمتع تعقيم VHP بتوافق عالي مع المواد. حيث تعتمد سلسلة أجهزة HPB لتعقيم بيروكسيد الهيدروجين المتبخر على طريقة تحكم فريدة في التشبع لضمان عدم تكاثف أو تكوّن سائل لبيروكسيد الهيدروجين طوال عملية التعقيم، مما يحسن من توافقه مع مختلف المواد.
تطبيقات صندوق تمرير VHP:
في المختبرات:
يُستخدم صندوق تمرير VHP بشكل أساسي لنقل المواد بين مختبرات التفتيش المعقم، ومختبرات الأحياء الدقيقة، ومختبرات السيطرة الإيجابية، وغرف نقل المواد، كما يُستخدم لتعقيم العبوات والأسطح الخارجية للمواد.
في المستشفيات:
يُستخدم لنقل المواد في أماكن مثل وحدات العناية المركزة، ووحدات العزل بالضغط السلبي، ووحدات الأمراض المعدية، وغرف علم الأمراض، وأقسام المختبرات، وغيرها من حالات نقل المواد التي لا يمكن تعقيمها بدرجات حرارة مرتفعة.
الهيكل
جسم الجهاز
يعتمد صندوق تمرير VHP على هيكل رئيسي من الفولاذ المقاوم للصدأ.
-
التجويف الداخلي: فولاذ مقاوم للصدأ 316L
-
الإطار والسطح الخارجي: فولاذ مقاوم للصدأ 304
-
تصميم لحام كامل بزاوية منحنية في التجويف الداخلي
-
تشطيب السطح: تلميع Ra ≤ 0.6μm
وحدة توليد VHP
-
مولد VHP مدمج يعمل بمبدأ الفلاش الجاف
-
نظام تحكم مدمج مع صندوق التمرير
-
تركيز VHP مستقر مع تحكم بدرجة الحرارة والرطوبة والتشبع داخل الغرفة
نظام الإحكام الهوائي
-
نظام إحكام قابل للنفخ يعمل بالهواء المضغوط
-
تحكم بصمامات تعمل بالهواء المضغوط
-
يشمل صمام تخفيض الضغط وصمامًا كهربائيًا
-
التحكم المستقل في التشبع عبر صمامات الملف اللولبي
نظام التحكم
-
نظام تحكم معياري PLC + HMI
-
موثوق به بالكامل وتم التحقق من فعاليته في التطبيقات العملية
نظام تنقية الهواء
-
يتم ترشيح هواء التوريد والعادم باستخدام فلتر HEPA من الفئة H14 (وفقًا لمعيار EN1822)
-
تصميم داخلي للتنقية يشمل الأنابيب والغرفة
-
يحقق مستوى تنقية من الفئة A وفقًا لمعيار ISO
متطلبات السلامة والصحة المهنية (EHS)
-
تصميم شامل لضمان سلامة الأفراد والمنتج
-
حماية كهربائية قوية لمنع تلامس المشغل مع الأجزاء الخطرة
-
أزرار توقف طارئ على كلا الجانبين
-
تعليم واضح للمكونات ذات درجات الحرارة العالية
-
قفل كهرومغناطيسي يمنع تلوث المنتج أو الغرفة النظيفة
-
إنذارات صوتية وضوئية في حال حدوث حالات غير طبيعية
الميزات التصميمية
-
تقنية تعقيم صديقة للبيئة منخفضة الحرارة
-
عملية تعقيم سريعة وفعالة من حيث التكلفة
-
فلتر كفاءة H14 (EN1822) لتدفق الهواء الصفحي ومنع التلوث المتبادل
-
غرفة داخلية من الفولاذ المقاوم للصدأ بحواف دائرية – مقاومة للتآكل وسهلة التنظيف
-
قفل ميكانيكي أو إلكتروني لمنع تلوث تدفق الهواء
-
مستوى ضوضاء منخفض: أقل من 60 ديسيبل
-
شرائط إحكام على إطار الباب لضمان الإغلاق التام
-
خيار تصميم باب مقوس – أنيق وسهل التنظيف
-
هيكل معزز لتوافق مثالي مع غرف التنظيف وسهولة في التركيب
| رقم القطعة | الأبعاد الداخلية (العرض × العمق × الارتفاع) مم | الأبعاد الخارجية (العرض × العمق × الارتفاع) مم | الطاقة (كيلوواط) | الوزن (كجم) |
|---|---|---|---|---|
| HPB - 216 | 600×600×600 | 1050×650×1800 | 2.0 | 280 |
| HPB - 288 | 600×600×800 | 1050×650×2000 | 2.2 | 300 |
| HPB - 360 | 600×1000×600 | 1050×1050×1800 | 2.2 | 320 |
| HPB - 512 | 800×800×800 | 1250×850×2000 | 2.3 | 350 |
| HPB - 640 | 800×800×1000 | 1250×850×2200 | 2.5 | 360 |
| HPB - 800 | 800×1000×1000 | 1250×1050×2200 | 2.6 | 380 |
| HPB - 960 | 800×1000×1200 | 1250×1050×2200 | 2.8 | 400 |
| HPB - 1536 | 800×1200×1600 | 1450×1250×2150 | 3.0 | 450 |
| HPB - 1792 | 800×1400×1600 | 1450×1450×2150 | 3.2 | 480 |
| HPB - 2688 | 1200×1400×1600 | 1850×1450×2150 | 4.0 | 600 |

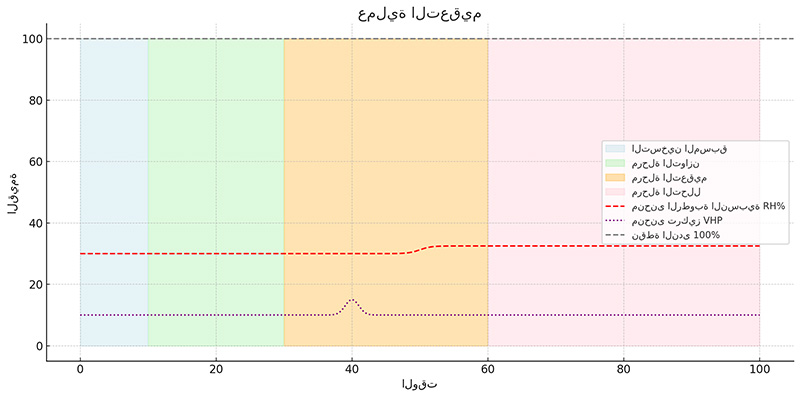

مراحل دورة التشغيل:
1. التسخين المسبق (Preheating):
يتم ضبط درجة الحرارة والرطوبة داخل الغرفة تلقائيًا قبل بدء تشغيل الجهاز للوصول إلى ظروف بدء البرنامج المحددة.
2. التوازن (Balance):
تبدأ ظروف التعقيم، ويقوم الجهاز تلقائيًا بتحقيق توازن في تركيز وتشبع بيروكسيد الهيدروجين المتبخر (VHP) للوصول إلى ظروف التعقيم المثلى.
3. التعقيم (Sterilization):
يبدأ التعقيم ويتم حساب قيمة LOG الخاصة بالتعقيم بشكل تراكمي حتى نهاية مرحلة التعقيم.
4. التحلل (Degradation):
بعد انتهاء عملية التعقيم، يدخل الجهاز في مرحلة إزالة وتحلل VHP، حيث يتم طرده وتحليله حتى الانتهاء الكامل من الدورة
